  میکسر پودر  - ریبون بلندر

شرکت فن آوران هواتجهیز با بهره گیری از دانش روز دنیا و بکارگیری دانش فنی کادر مجرب توانسته در زمینه طراحی و ساخت دستگاه میکسر مواد یا ریبون بلندر متناسب با نیاز خریداران، نسبت به دیگر سازندگان محترم پیشتاز و در جهت خدمت به مصرف کنندگان گرامی قدم های مثبتی بردارد.
ریبون بلندر در واقع نام دیگر دستگاه میکسر پودر می باشد که دارای مخزنی یو شکل و نیز همزنی چرخان است، ریبون بلندر یا مخلوط کن پودرهای خشک جهت مخلوط و یکنواخت نمودن چند نوع پودر، با نسبت های معین و به صورت کاملا یکنواخت و همگن می باشد و در صنایع غذایی مثل پودر ژله، نسکافه، فلفل، قهوه، جوش شیرین، دارچین، زرد چوبه، مواد پودری دارویی، مواد شیمیایی، پلاستیکی، خوراک دام، شوینده ها مثل پودر ماشین لباسشویی و غیره، کاربرد دارد.
دستگاه های میکسر در حجم های مختلف طبق نیاز مشتریان قابل سفارش برای ساخت می باشند. شرکت فن آوران هواتجهیز ارائه دهنده دستگاه میکسر پودر در مدل های مختلف زیر می باشد:

مشخصات فنی دستگاه میکسر پودر (ریبون بلندر)
ساختار دستگاه ریبون بلندر به صورت افقی است و دارای مخزنی U شکل، ثابت و بدون گردش می باشد و دارای پره هایی چرخان و مارپیچ می باشد. ریبون ها به معنای روبان دارای دو نوع هستند که شامل ریبون های داخلی و ریبون های خارجی می باشند. این ریبون ها در جهت مخالف با یکدیگر به صورت شعاعی و جانبی می چرخند و موجب مخلوط، یکنواخت و همگن شدن پودرهای خشک با یکدیگر می گردند. این عمل با قدرت گرفتن از نیروی شفت متصل به موتور گیربکس انجام می شود. این دستگاه می تواند پودرهای خشک را از 6 الی 20 دقیقه به طور کامل مخلوط نماید و همچنین می تواند در کارگاه ها با تولیدات متوسط یا کارخانه هایی که تولید در سطح بالا دارند استفاده شود.

اجزاء دستگاه میکسر پودر یا ریبون بلندر (ثابت)
1)- شاسی یا اسراکچر اصلی دستگاه: جهت نصب و مونتاژ کلیه قطعات بلندر طبق ابعاد مورد نیاز (طول ،عرض و ارتفاع) از جنس پروفیل صنعتی ساخته می شود.
2)- مخزن یو شکل دستگاه به همراه همزن داخل آن: در ابعاد و مدل های مختلف (مارپیچ دوطرفه، پارویی و ...) براساس نوع مواد، کاربری مورد نیاز بر پایه تناژ یا کیلو محاسبه، طراحی و ساخته می شود.
3)- شفت یا محور گرداننده: وظیفه اصلی انتقال نیرو از الکتروگیربکس به همزن را بر عهده دارد (البته در سایزهای بالا بدلیل وزن زیاد شفت که باعث عمر زود رس بیرینگ ها می شود معمولا از جایگزین لوله ضخیم استفاده می شود).
4)- کوپلینگ یا رابط مابین شفت همزن و الکتروگیربکس: وظیفه اصلی کوپلینگ انتقال نیرو از گیربکس به شفت یا محور گرداننده می باشد (به منظور سهولت در نصب، عمر طولانی و امکان تعمیر، کوپلینگ مدل هالوپین با سایز متناسب میزان انتقال نیرو پیشنهاد می گردد).
5)- یاتاقان های گرداننده محور همزن: با در نظر گرفتن سرویس و نگهداری و سهولت در تعویض بلبرینگ ها و توجه به میزان دور نامی در یک دقیقه مخلوط شدن – مقدار وزن بهمراه حجم مواد و طول محور همزن ترجیحا انتخاب یاتاقان صنعتی مدل اس ان بهترین انتخاب می باشد.
6)- اسکروکانوایر شارژ مواد: از آنجاییکه وظیفه اصلی دستگاه ریبون بلندر سرعت بخشیدن در تولید و کوتاه کردن زمان مخلوط کردن مواد می باشد، بنابر این جهت شارژ مواد نیروی انسانی نمی تواند عهده دار جهت تخلیه مواد بداخل مخزن در کمترین زمان ممکن باشد لذا استفاده از دستگاه اسکروکانوایر مجهز به هاپر نیمه کاور که باعث جلوگیری از آلودگی محیط و هدر رفت مواد پودر سبک نیز بشود بهترین انتخاب می باشد.
7)- اسکرو کانوایر تخلیه مواد: با در نظر گرفتن اینکه در زمان تخلیه مواد (مخصوصا زمان تخلیه بداخل کیسه) و رعایت اصول بهداشتی (پاکیزه بودن محیط، بهداشت و سلامت اپراتور) استفاده از اسکرو کانوایر تخلیه مواد بهترین روش برای تخلیه مخزن دستگاه ریبون بلندر خواهد بود.
8)- پمپ شستشو: با در نظر گرفتن این نکته که دستگاه ریبون بلندرجهت میکس یک نوع مواد بکار گرفته نمیشود، بنابراین شستشوی داخل تجهیزات دستگاه اعم از مخزن همزن مواد و اسکروکانوایر تخلیه مواد نیازمند پاکسازی و شستشو می باشد که برای این مهم پمپ شستشو به همراه مخزن مایع پاک کننده و نازل های پاشش مایع از اهمیت ویژه ای برخوردار می باشد.

نحوه کارکرد دستگاه میکسر پودر
این دستگاه توسط برق کار می کند. برای استفاده از آن نیاز است دستگاه را به برق تک فاز یا سه فاز متصل نمایید. همچنین دارای 1 تابلو می باشد که با زدن دکمه استارت این دستگاه شروع به کار می کند. میکسر پودر دارای 1 عدد الکترو موتور و 1 عدد گیربکس است که می تواند قدرت را با دور پایین انتقال دهد.
همچنین این دستگاه درون مخزن خود دارای 2 گروه پره یا تیغه گردان است که در نهایت به یک شفت محکم متصل شده اند. این پره ها می توانند موادی که داخل مخزن ریخته می شود را به صورت کاملا یکنواخت با هم مخلوط نمایند. با زدن دکمه استارت دستگاه نیروی موتور به شفت دستگاه منتقل شده و شفت دستگاه می تواند پره های کوچک و بزرگ دستگاه را به حرکت در آورد.
در مرحله اول پره های کوچک، پودر خشک داخل دستگاه را به کناره های مخزن هدایت می نمایند و پره های بزرگ با گردش دورانی پودر را به سمت مرکز مخزن هدایت می کند. الکتروگیربکس دستگاه میکسر پودر، عموما در پشت مخزن و توسط کوپلینگ متصل به شفت دستگاه قرار دارند.
متناسب با نوع پودر و ظرفیت دستگاه، مقدار قدرت موتور تعیین می شود. در نهایت برای خروج مواد، در بخش زیرین و مرکزی دستگاه، بخش خروجی مواد قرار دارد که توسط جک پنوماتیک یا بصورت دستی به میزان دلخواه می تواند باز یا بسته شود.
لازم به ذکر است که تمامی مخازن ریبون بلندر شرکت فن آوران هواتجهیز دارای ظرفیت واقعی بوده و با توجه به تنوع مواد پودری معمولا 10% بیشتر از ظرفیت اعلام شده هستند و درصد خطای صفر دارند. این دستگاه ها می تواند در 10 الی 15 دقیقه پودر را به صورت کاملا یکنواخت مخلوط نمایند.

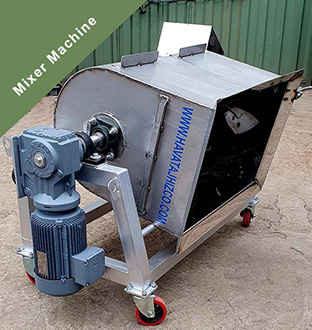

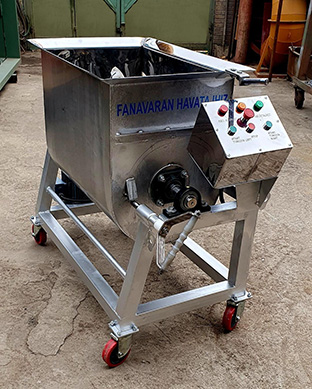

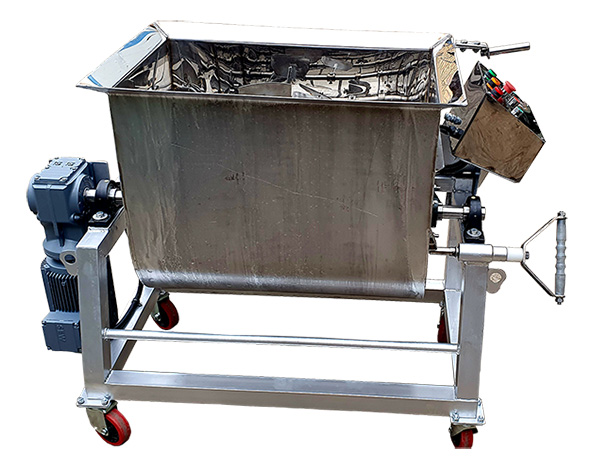

اجزاء دستگاه میکسر پودر یا ریبون بلندر (پرتابل)
1)- شاسی یا استراکچر به همراه چرخ های گردان صنعتی متناسب با وزن دستگاه
2)- مخزن یو فرم طبق وزن وحجم مواد
3)- با توجه به این مهم که در بیشتر مواقع از دستگاه ریبون بلندر پرتابل جهت افزون محلول به مواد با سایز دانه بندی متوسط مورد استفاده قرارمی گیرد، بنابراین برای جلوگیری از هدر رفت مایعات و سهولت درتخلیه مواد، مخزن آن بصورت چرخشی (حداکثر 120 درجه) انجام می شود که مهم نیازمند 4 عدد یاتاقان در مدل های یو سی اف و یو سی پی می باشد.
4)- الکتروگیربکس تامین کننده نیروی گشتاور همزن متناسب با وزن و حجم مواد
5)- تابلوبرق فرمان دستگاه شامل: کلید مینیاتوری – کنترل فاز – کنتاکتور و بیمتال – شاسی استپ و استارت با قابلیت گردش همزن بصورت دو طرفه (چپ و راست)
